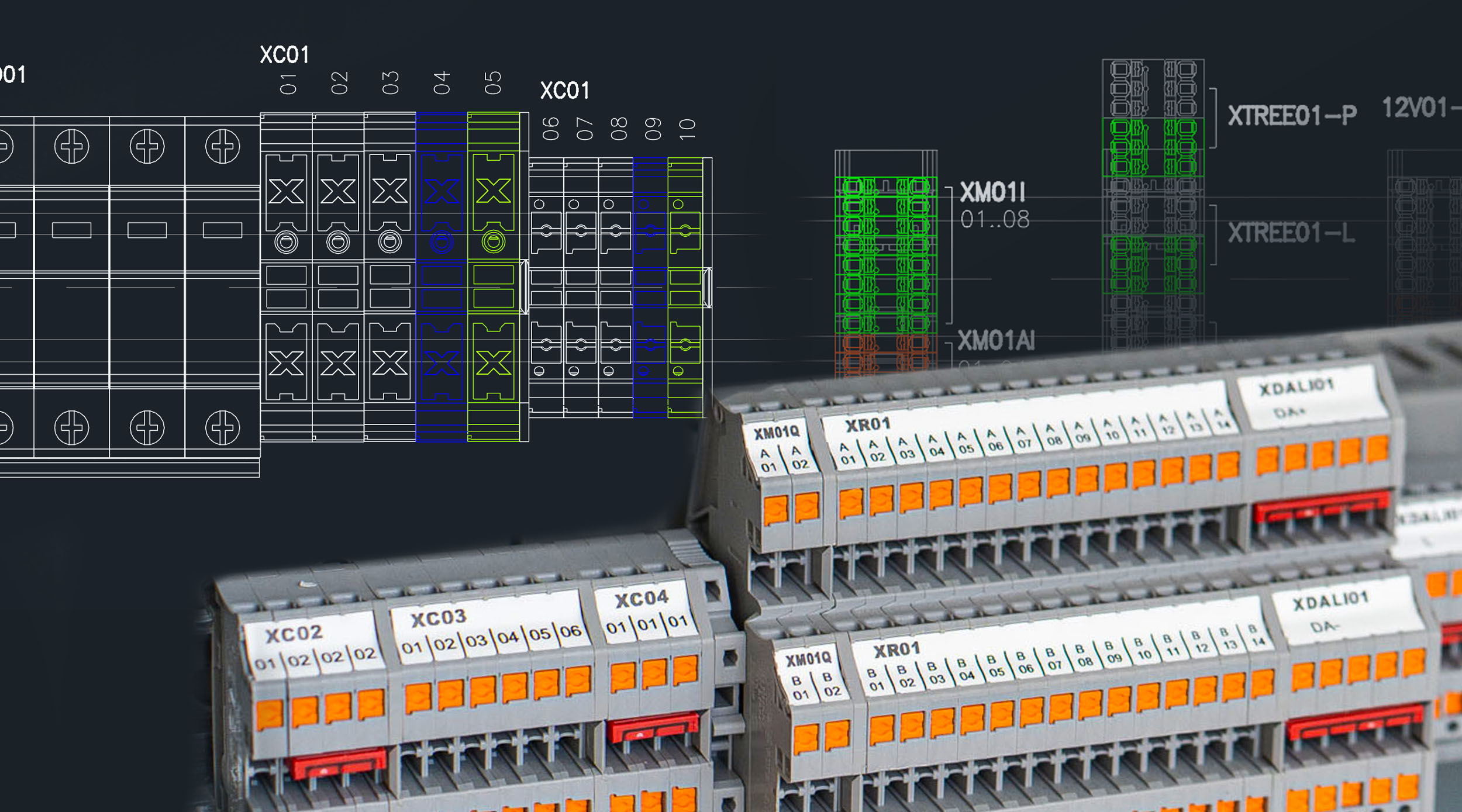

Zapojování Loxone Relay Extensionu nebylo nikdy jednodušší. Už není nutné vytvářet pracné smyčkování na vstupech jednotlivých relé. Jednoduše zapojíte požadovaný vstup, resp. potenciál (např. 230V nebo 24V) na zadní řadu dvoupatrové svorky, značenou jako „A“, a propojovacím hřebínkem přímo na svorce rozvedete tento potenciál na další relé, nebo na všech 14 relé.

Již spínané vývody z relé jsou pak k dispozici na totožných svorkách na výstupech označené jako „B“, do kterých připojíte svá zařízení. Tedy například motory žaluzií, spínané zásuvky, pohony zámků, ventily závlahy, hlavice vytápění aj.

Prostorově úsporné řešení

Předností tohoto řešení je jeho rozměrová kompaknost. Jedna svorkovnice pro Relay Extension v novém provedení zabírá na DIN liště pouze 77 mm, což je kolem běžného 4,5 modulu (například 1F jističe).
